Vloer van aaneengeschakelde bakken
De vloer bestaat in principe uit aan elkaar gekoppelde bakken. Een bak heeft platen rondom. Verticaal, in de hoeken aan de zijkanten, zitten (waarschijnlijk) houten balken. Bij koppelen worden deze balken met bouten verbonden en klemmen daarbij de platen tussen zich in. Dit geeft een sterk en stijf geheel. De balkjes kunnen vrij klein blijven omdat ze met zijn vieren een dikkere balk vormen.
Waar de bakken gekoppeld worden kan tussen de platen een dunne strook voor akoestische ontkoppeling komen. Denk wel aan wat dat betekent voor de thermische isolatie. Dat mag iets ruimte geven voor insecten, maar niet voor muizen.
Horizontale balkjes onder en boven in de bakken vormen met de zijplaten sterke I-liggers. De balken beschermen aan de bovenkant ook de randen van de platen.
In plaats van horizontale balken in de vloerbakken kun je ook koppelbalken tussen de bakken maken. Dit kan in breedte- of lengterichting, of allebei. De bakken moeten dan iets kleiner worden en de ruimte tussen de bakken kan of moet opgevuld worden met thermische isolatie. Als de koppelbalken in zowel de breedte- als lengterichting liggen, dan kruizen de balken elkaar op iets verschillende hoogte. De balken vormen aan de zijkanten onder de loopvloer een soort geul waarin troepjes kunnen belanden zodat de bakken schoner blijven. Wel muisdicht bouwen en rekening houden met vocht.
Je kunt ook koppelbalken bovenop en onderop de randen van de vloerbakken leggen. Koppelbalken onderop kunnen een makkelijke start van een verdiepingsvloer zijn. Bij een verdiepingsvloer zullen aan de bovenkant alleen drukkrachten zijn, dus dat hoeft amper te worden vastgezet.

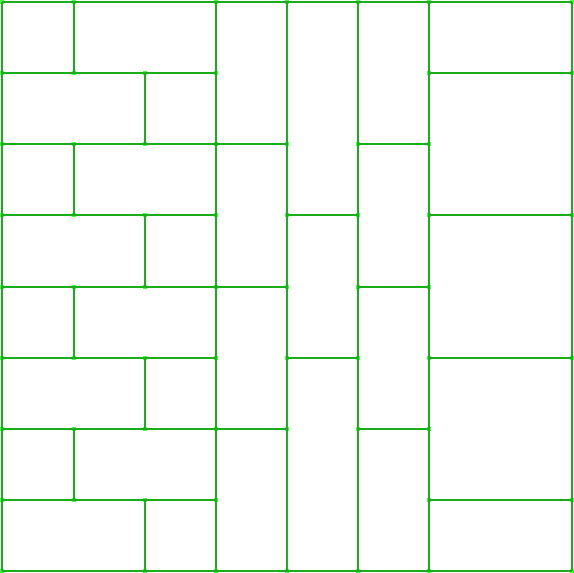

Structuur van vloerbakken
Door de bakken verschillende groottes te geven en alles te laten verspringen kan het geheel in lengte- "of" breedterichting sterker worden zonder koppelbalken.
Functies van vloerbakken
Een vloerdeel kan eenvoudig als opslagruimte dienen. Maar het kan ook een (deel van een) zitkuil bevatten of een in de vloer verstopt bed.
Delen van vloeren kunnen aan wandmodules vastgebouwd zijn. Dan monteer je de rest van de vloer dus aan deze vloer - en komt de wand niet op een vloer te staan.
Drijvende vloer
Wanneer de bakken waterdicht zijn dan drijft het gebouw. Koppelingen onder water zijn niet perse nodig omdat vanwege de waterdruk aan de onderkant vooral duwkrachten ontstaan. Als de vloer zowel in als uit het water kan zijn, dan wordt het lastiger om alles waterdicht te maken.
Deksels als loopvloer
Op de vloerbakken komt bijvoorbeeld een planken vloer. Als je deze uitvoert als een deksel dan krijg je opslagruimte in de vloer. Een bed of zitkuil in de vloer kun je ook met deksels afdekken.
Een goede aansluiting van de deksels is wenselijk om het muizen lastig te maken.
Bij grotere constructies onder de vloer, zoals een bed, zullen extra draagbalken onder de deksels nodig zijn.
Als je de loopvloer geluiddempend uitvoert dan kunnen de bakken strakker tegen elkaar aan geschroefd worden.
Verdiepingsvloer en plafond
Een vloer op de grond maken met bakken is makkelijk. Dit in de lucht te doen is lastiger, tenzij er al iets ligt, zoals een balk of een plafond. Een plafond kan dienen als extra geluidswering of extra isolatie onder de bovenliggende vloer en natuurlijk voor het uiterlijk. Het plafond draagt ook de bovenliggende vloer tijdens de opbouw van het huis.
Qua geluid kun je de loopvloer ontkoppelen van de vloerbakken, of iets van een loshangend plafond maken, of allebei.
Isolatie onder de loopvloer
Wanneer geen opslagruimte in de vloer gewenst is zou je de isolatie direct onder de loopvloer aan kunnen brengen en dan onder de vloer ventileren tegen vocht. Aan de onderkant van de isolatie komt dampopen folie en het geheel moet luchtdicht geklemd zitten in de vloerbak. De grond moet van het bouwbesluit luchtdicht worden afgedekt; dat wordt zo vanzelf bereikt.
De platen en het hout onder de vloer moeten voldoende bestand zijn tegen koude en/of vocht, afhankelijk van hoe sterk je ventileert. Dat is bij brandwerende platen vaak niet triviaal. Inspectie is wel gemakkelijk.
Het gebouw kan op vele kleine pootjes staan die van binnenuit gesteld worden.
Isolatie onder het huis
Je kunt het hele huis op schuimglas, polystyreenschuim, kiezelgoer (diatomeeënaarde), blokken schuimbeton, of glasschuim zetten. Onder het polystyreen of kiezelgoer ligt liefst een dampopen folie. Kiezelgoer of diatomeeënaarde kan in dampopen zakken zitten (op zijn goedkoopst misschien heel kleine gaatjes prikken in de zakken; iets morsen is niet erg). Glasschuim korrels leg je op geotextiel en tril je in. De platen onder de vloerbakken moeten het gewicht kunnen dragen en verdelen.
Je kunt deze isolatie eerst op de grond leggen en dan hier je huis op bouwen. Je kunt het ook in de vloerdelen verwerken. Als je bijvoorbeeld een plaat glasschuim op een stelbare plaat onderop elk vloerdeel maakt, dan kun je je huis overal neerzetten. Glasschuim korrels zou je in een soort zak van geotextiel onder een vloerdeel kunnen "hangen".
Zowel de isolatie als de grond kunnen inklinken, maar dat kun je dan van binnenuit bijstellen, bijvoorbeeld door elke bak op stelvoeten te zetten. Bij drukvaste isolatie staan de stelvoeten op de isolatie. Bij zachte isolatie (in deze context nog niet genoemd) gaan de stelvoeten door de isolatie heen en staan ze op de grond.
In analogie met koude en warme daken zou je dit een koude vloer kunnen noemen, maar dat is verwarrend, want het is juist warm.
Isolatie onderin de vloerbakken
Je kunt isolatie onderin de vloerbakken maken, ongeveer op de manier zoals je isolatie onder de loopvloer maakt maar dan wat dieper en met een extra vloertje erop als bodem van bijvoorbeeld bergruimte.
Als je de onderkant van het gebouw waterdicht wilt maken, bijvoorbeeld om het te laten drijven, dan zul je de isolatie compleet luchtdicht moeten maken of je moet iets van ventilatie bedenken.
Als je bijvoorbeeld vacuüm geïsoleerde panelen neemt dan hoeft een minimale hoeveelheid vocht die misschien in de toch niet helemaal luchtdicht afgesloten ruimte achter zo'n paneel ontstaat qua gezondheid geen ramp te zijn, maar het is waarschijnlijk niet goed voor de bodemplaat.
Horizontaal tussen de bakken aan de onderkant moet je vanwege warmteverlies ook afdichten, of anders moeten de bakken ook aan de zijkant geïsoleerd worden.
Ventilatie onder de isolatie
Laat een kleine ruimte onder de isolatie. Goed afplakken of iets dergelijks aan de bovenkant. Maak twee buisjes of slangetjes naar boven van onder de isolatie. Een aansluiting voor een stofzuiger hierop, met een automatisch klepje is denk ik voldoende als ventilatie. De stofzuigeraansluiting hoeft niet meer te zijn dan een gaatje in de vloer. Die kan vanzelf opengaan als je stofzuigt. Natuurlijk gaat hierdoor ook vocht onder de vloer komen; de stofzuiger moet het hiervan winnen. De lucht die onder de isolatie gaat moet liefst van buiten komen en geen vochtige binnenlucht zijn.
In plaats van slangetjes kun je ook gaatjes maken in de hoeken van de bakken. Na montage van de vloerbakken krijg je dan tussen de bakken, in de hoeken, luchtkanalen naar boven of beneden, of tussen de bakken onderling, afhankelijk van waar je het afdicht.
Een vochtsensor - twee metalen stripjes - in een aantal of alle bakken om de werking te controleren is wenselijk vanwege het experimentele karakter. In een raster aangesloten zijn ze eenvoudig uit te lezen.
